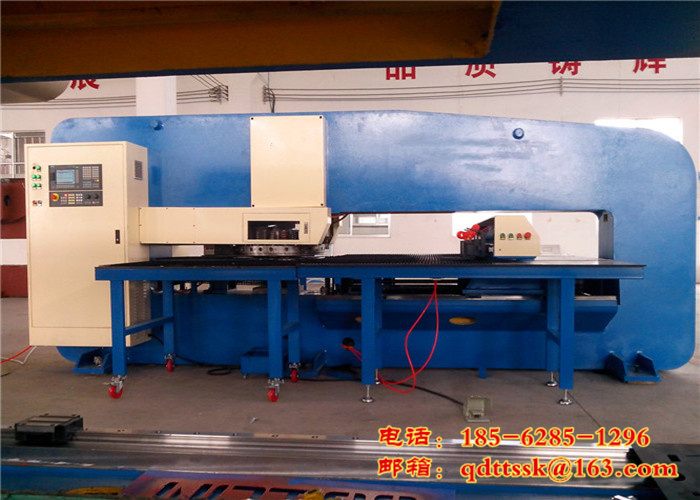

12工位数控转塔冲床

添加时间：2018-04-04

数控转塔冲床是数控冲床的主要类别之一，英文名称NumericalControlTurretPunchPress)，缩写NCT。

数控转塔冲床(NCT)集机、电、液、气于一体化，是在板材上进行冲孔加工、浅拉深成型的压力加工设备。

   12工位数控转塔冲床，可自动快速更换模具，适用于各种面板冲孔及浅拉伸工艺等更多复杂图形的加工，大大提高了生产效率。
1. 配置12工位转塔模具，有A、B、C、工位可选，自动换模。
2．转塔采用数控模具专用材料40Cr的转塔；并经调质处理去内应力，刚性好、精度稳定、抗冲击能力强； 转塔模具的对中性好、导向精度高、抗偏载能力强，大大提高模具使用寿命；转盘锥销定位，精度高、选模快，保证机床精度及提高使用效率，侧向定位可有效地避免因端面定位而造成的转塔端面受力而变形。配装模具采用分类标准，不同尺寸规格的模位数量分配合理，节约模具，降低使用成本；冲头材质采用日本进口专业模具材质SKD11。
3. 控制系统采用工业用电脑，操作灵活方便；软件可根据用户要求添加功能，终身为客户免费升级，可实现AutoCAD图形自动转换加工程序，自带模具库管理，实现板材自动重定位，可进行一键式操作、断点加工、计件显示、模拟显示加工轨迹、设备空运行诊断等功能。
4. 丝杠、导轨、电机及主要电器元件等均是进口品牌，保证设备的整体稳定性。
5. 采用全浮动式气动夹钳及优质弹性毛刷工作台，保证板材不被划伤。
6. 配备全自动集中润滑系统，将润滑油直接送到各润滑点，使丝杠、导轨等主要传动部件均能得到集中润滑，延长设备使用寿命。
7. 有自动排料、废料收集装置。
8. 压力机公称力：300KN/
8. 压力机冲次：220次/分。
9. X/Y一次加工最大行程：2500/1250
技术参数：
12工位                         16工位
A Φ3-Φ12.7                 Φ3-Φ12.7
B Φ12.7-Φ31.8            Φ12.7-Φ31.8
C Φ31.8-Φ50.8            Φ31.8-Φ50.8
D Φ50.8-Φ88.9             Φ50.8-Φ88.9
