数控转塔冲床模具

添加时间:2018-04-06

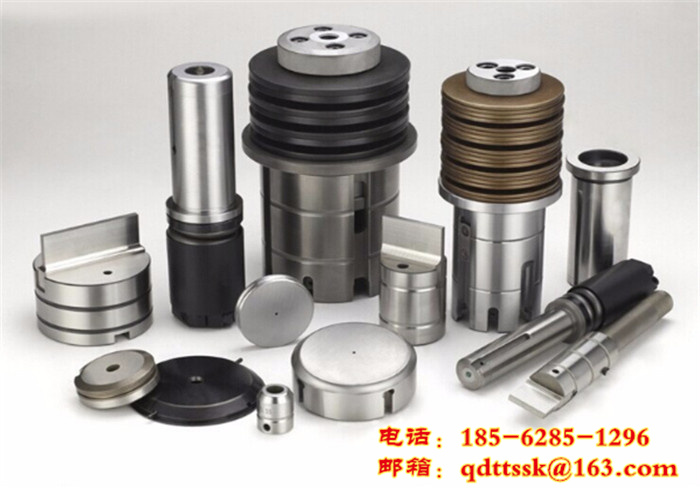

数控转塔冲床模具

数控转塔冲床模具也称数控冲床模具,通常由上模、下模、模座三部分组成。

数控转塔冲床模具分类:

通用厚转塔冲床模具一般按模具能加工的孔径尺寸进行分级,方便模具的选用。通常分为A、B、C、D、E五档。

A(1/2”)工位:加工范围Ø1.6~Ø12.7mm

B(1-1/2”)工位:加工范围Ø12.7~Ø31.7mm

C(2”) 工 位:加工范围Ø31.7~Ø50.8mm

D(3-1/2”)工位:加工范围Ø50.8~Ø88.9mm

E(4-1/2”)工位:加工范围Ø88.9~Ø114.3mm

保证最佳的数控转塔冲床模具间隙

模具间隙是指冲头进入下模中,两侧的间隙之和。它与板厚、材质以及冲压工艺有关,

选用合适的模具间隙,能够保证良好的冲孔质量,减少毛刺和塌陷,保持板料平整,有效防止带料,延长模具寿命。

通过检查冲压废料的情况,可以判定模具间隙是否合适。如果间隙过大,废料会出现粗糙起伏的断裂面和较小的光亮面。间隙越大,断裂面与光亮面形成的角度就越大,冲孔时会形成卷边和断裂,甚至出现一个薄缘突起。反之,如果间隙过小,废料会出现小角度断裂面和较大的光亮面。

当进行开槽、步冲、剪切等局部冲压时,侧向力将使冲头偏转而造成单边间隙过小,有时刃边偏移过大会刮伤下模,造成上下模的快速磨损。

模具以最佳间隙冲压时,废料的断裂面和光亮面具有相同的角度,并相互重合,这样可使冲裁力最小,冲孔的毛刺也很小。
